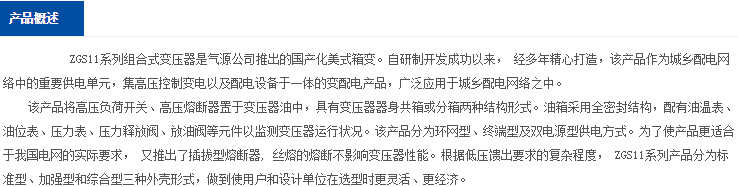

使用环境

◆环境温度：高气温+40℃，低气温-30℃

◆海拔：≤1000m；

◆风速：相当于34m/s（不大于700Pa）；

◆湿度：日相对湿度平均值≤95%；月相对湿度平均值≤95%；

◆防震：水平加速度不大于0.4m/s，垂直加速度不大于0.15m/s；

◆安装地点倾斜度：不大于3°；

◆安装环境:周围空气不受腐蚀性、可燃性气体等明显污染，安装地点无剧烈震动；

◆订购本产品超出上述条件的规定时，可与本公司协商。

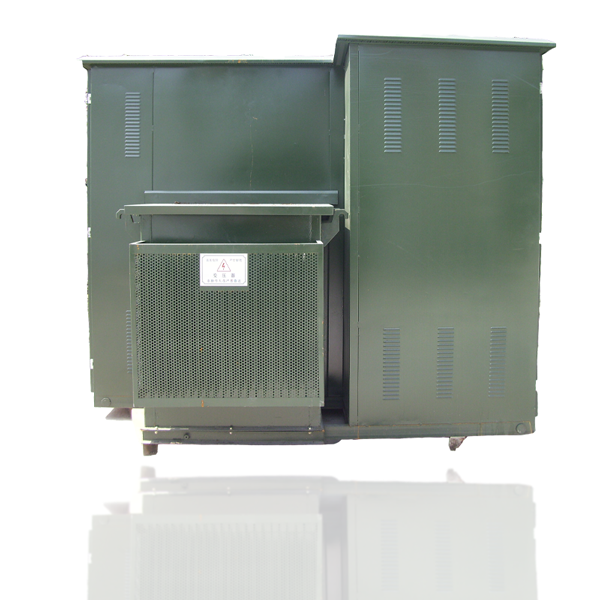

产品结构特点

◆结构紧凑，体积小，仅为同容量国产产品的1/3—1/5左右，大大减少了占地面积；

◆全密封、全绝缘结构，无需绝缘距离，可靠保护人身安全；

◆高压采用负荷开关熔断器组合电器保护；

◆高压接线既可用于环网，又可用于终端，供电方式灵活，可靠性高；

◆变压器性能卓越：低损耗、低噪音、低温升；过载能力强，抗短路、耐冲击能力强；

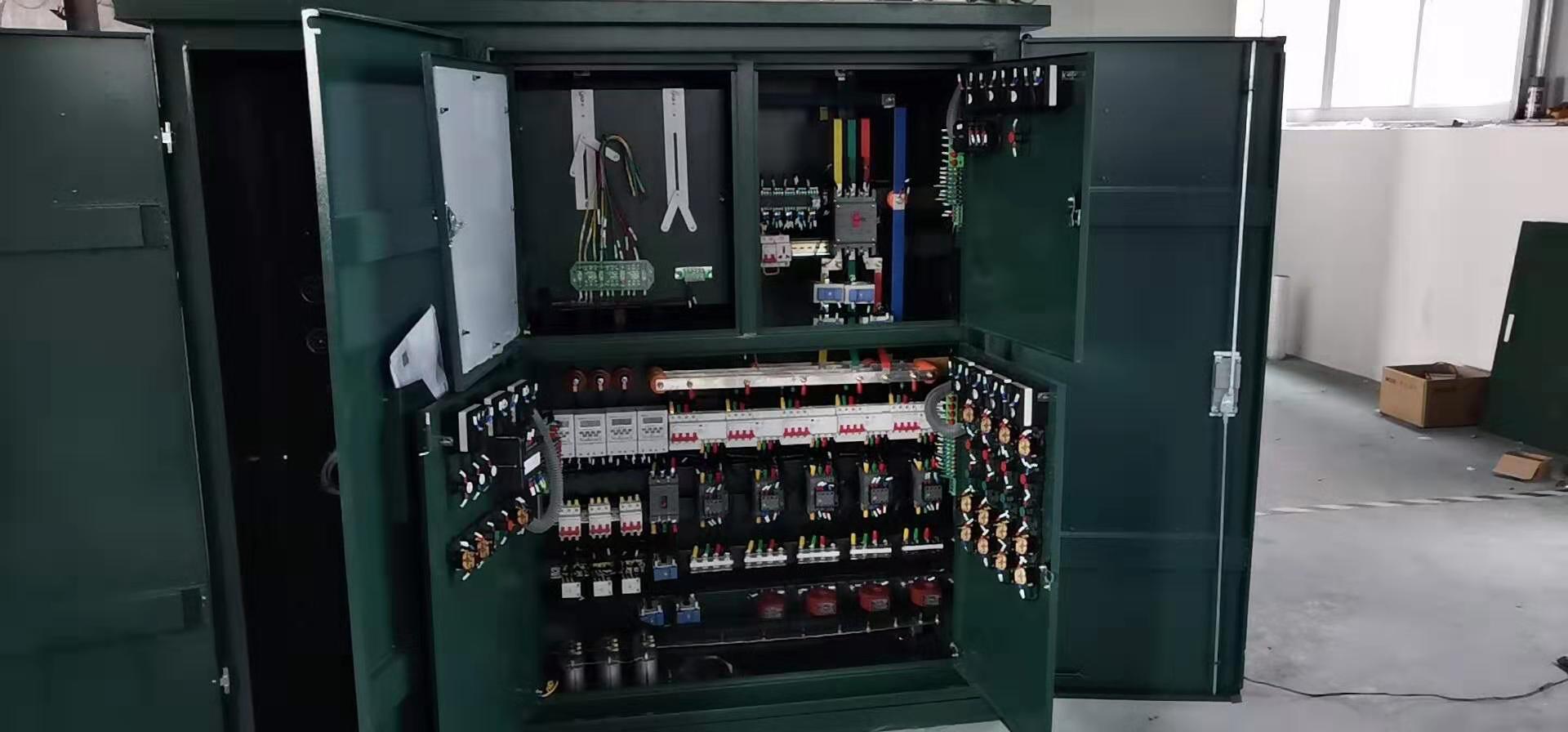

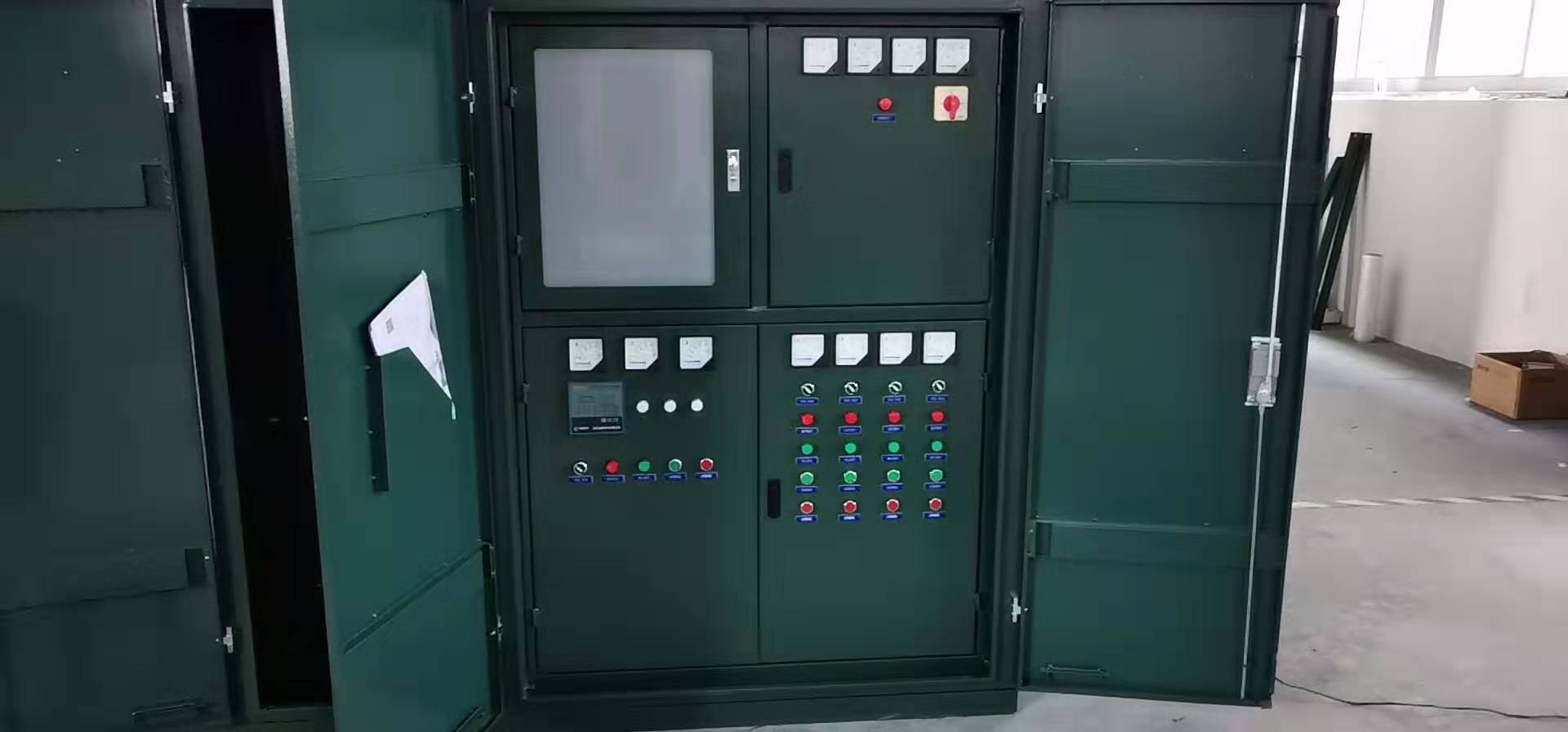

◆满足各种低压馈出要求，可按方案选择，亦可自行设计；

◆电缆头有200A肘型电缆接头及600AT型接头两种，肘型电缆接头适用于电缆截面积为35-185mm2 T,型接头适用于电缆截面积为235-500mm，电缆头的材质分为铜芯和铝芯，两者均可配置全绝缘氧化锌避雷器。200A肘型电缆头可以带负荷插拔，又可以起到 隔离开关的作用。

分箱结构特点

◆箱变采用分箱结构：

压器器身变与高压负荷开关、插入式熔断器和后备限流熔断器等高压组件分别置于密封油箱中，两箱左右水平布置，用隔板完全隔开，隔板上有绝缘穿墙套管用于变压器与负荷开关的接线，可方便拆换，而不影响另一箱的使用。

◆两箱左右布置优点：

◆两箱互不影响：

—防止了因隔板渗漏导致上层油流入到底部油箱造成上部油箱缺油（缺油或无油导致操作负荷开关拉弧，对设备和人身产生危险）；

—另一优点是左右布置检修方便。当变压器室、负荷开关室检修时两箱互不影响，方便快捷（如上下布置检修变压器需上部油箱全拆除部后才能打开变压器的油箱，检修极不方便）。

◆分箱结构解决了负荷开关操作以及熔断器熔断对变压器油的污染问题。

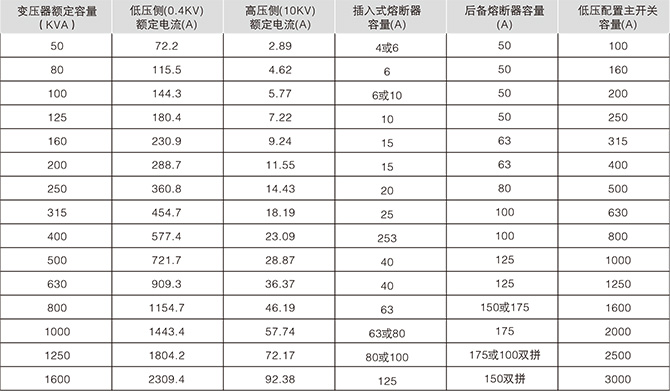

◆美式箱变高压保护用熔断器配置情况一览表（三相）

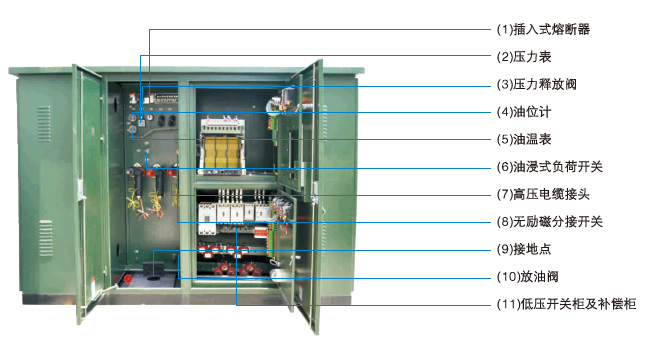

产品结构

变压器性能参数

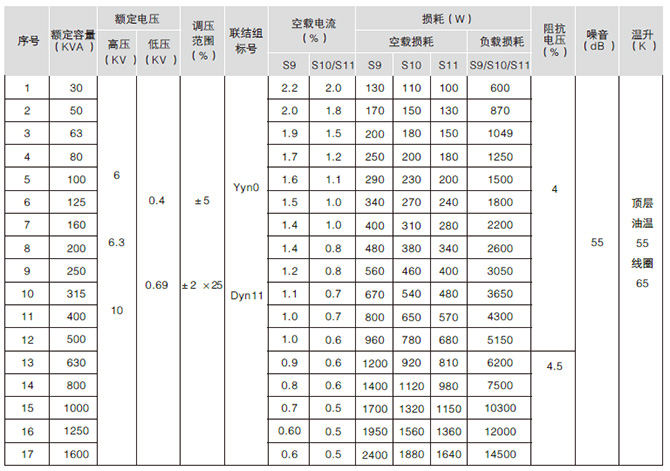

◆ 10kv组合式变压器用S9、S10、S11系列油浸式变压器性能水平

注：a.根据用户要求变压器的高压分接范围可设计为±2×2.5%； b.根据用户要求变压器的低压可设计为0.69KV。

外形尺寸

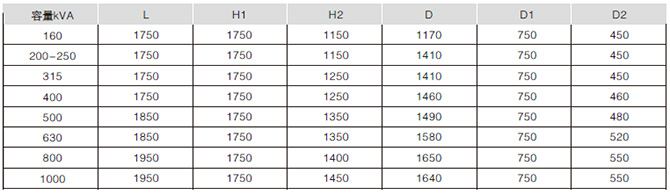

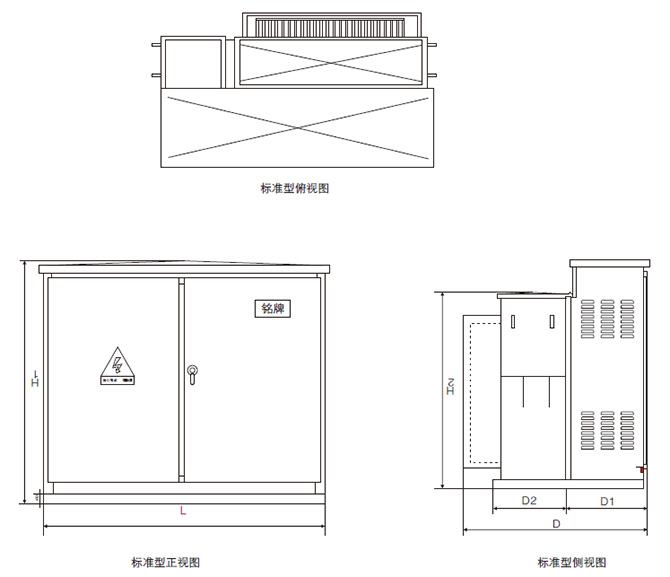

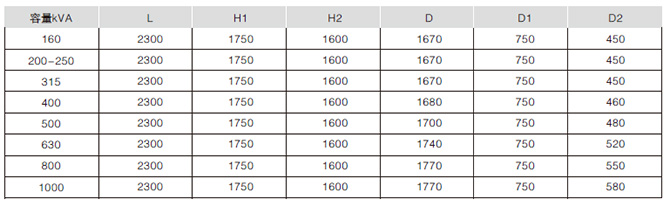

◆ZGS11系列标准型外形尺寸

注：1、低压柜长为800mm、160kVA无散热片、1000kVA在油箱右边还要一组散热片。

2、当油箱为环网型时，间隔L为1950。其它数据不变。

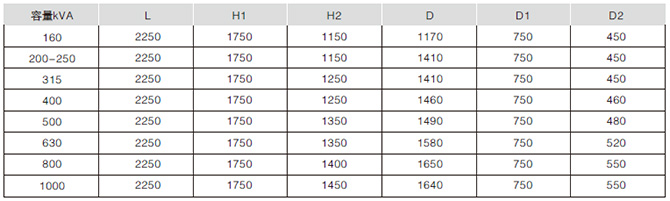

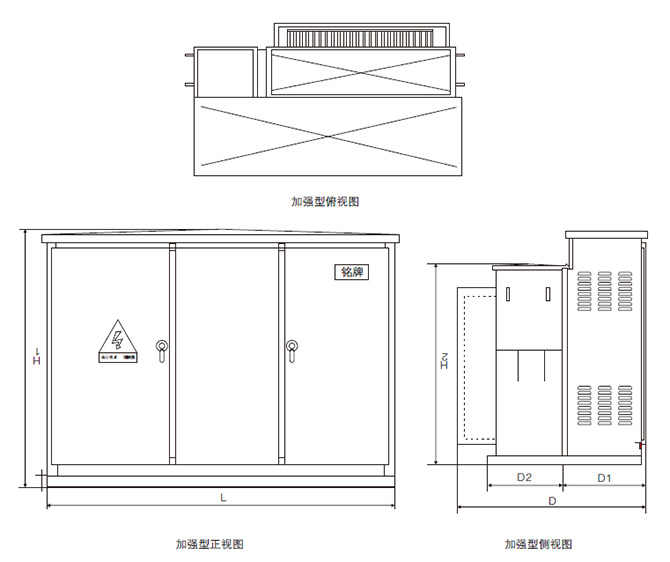

◆ZGS11系列加强型外形尺寸

注：1、低压柜长为1300mm、160kVA无散热片、1000kVA在油箱右边还有一组散热片。

2、当油箱为环网柜型时，间隔L为2450，其它数据不变。

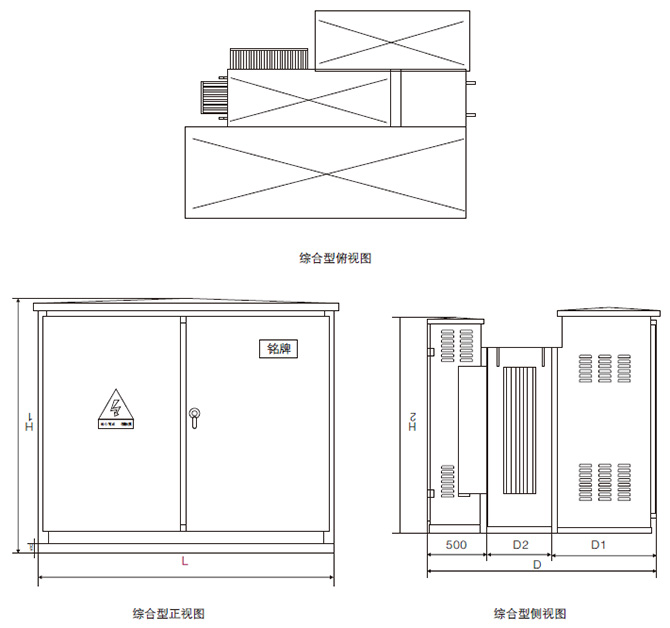

◆ZGS11系列综合外形尺寸

注：1、低压柜长为2100mm、160kVA无散热片。

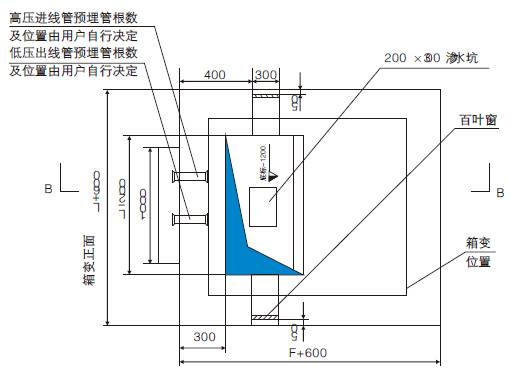

基础图

◆标准型、加强型

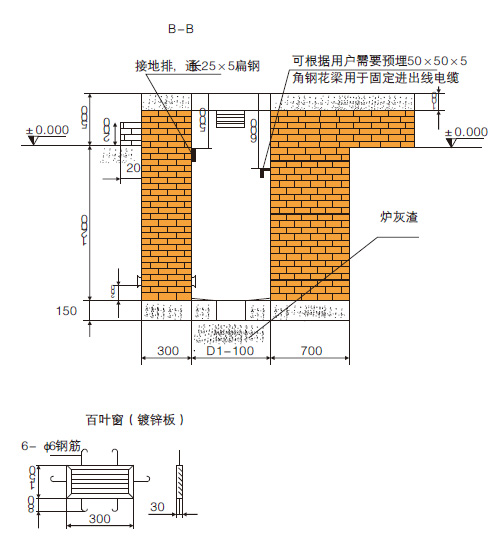

基础施工要求

◆基础耐力要求100kPa以上。

◆基础设在地势较高处，四周向外排水，采用红砖水泥砂浆砌筑，内外墙壁用1:2水泥砂浆抹20mm厚,掺3%防水剂。

◆电缆室底面需向集水管侧略有倾斜，以免积水。

◆ 百叶窗里侧加焊150×300的钢板网(10×20)菱形眼，百叶窗外框焊筋爪埋入墙内。

◆基础施工应符合JGJ/T16-92《民用建筑电气设计规范》有关规定。

◆接地干线及接地极的做法仍按常规作，接地干线从电缆沟引出后可沿环网柜四周布置，也可以从一方延伸布置接地极；接地电阻要求≤4Ω 。

◆图中尺寸为推荐值。

◆为进线方便用户可根据现场实际情况在三个或四个方向设置电缆井。
